Облицовка керамогранитом


Керамогранит - самый популярный вид облицовки. Причина такого успеха заключается, в первую очередь, в отличных эксплуатационных характеристиках керамогранита и невысокой цены. Керамогранит - это экологически чистый материал, помимо этого, он обладает такими свойствами как: морозостойкость, низкое водопоглощение (менее 0,05%), сопротивляемость к воздействию химических веществ, он стоек к процессу старения под влиянием времени и ультрафиолета. А богатство его фактур и окрасок позволяет решать любые архитектурные задачи.

Несущие кронштейны, которые состоят из основной и ответной частей, Основные части устанавливаются на стену с помощью анкеров. Ответные части устанавливаются в основные после установки утеплителя и мембраны при помощи саморезов или заклёпок. С помощью ответных частей происходит регулировка плоскости фасада;

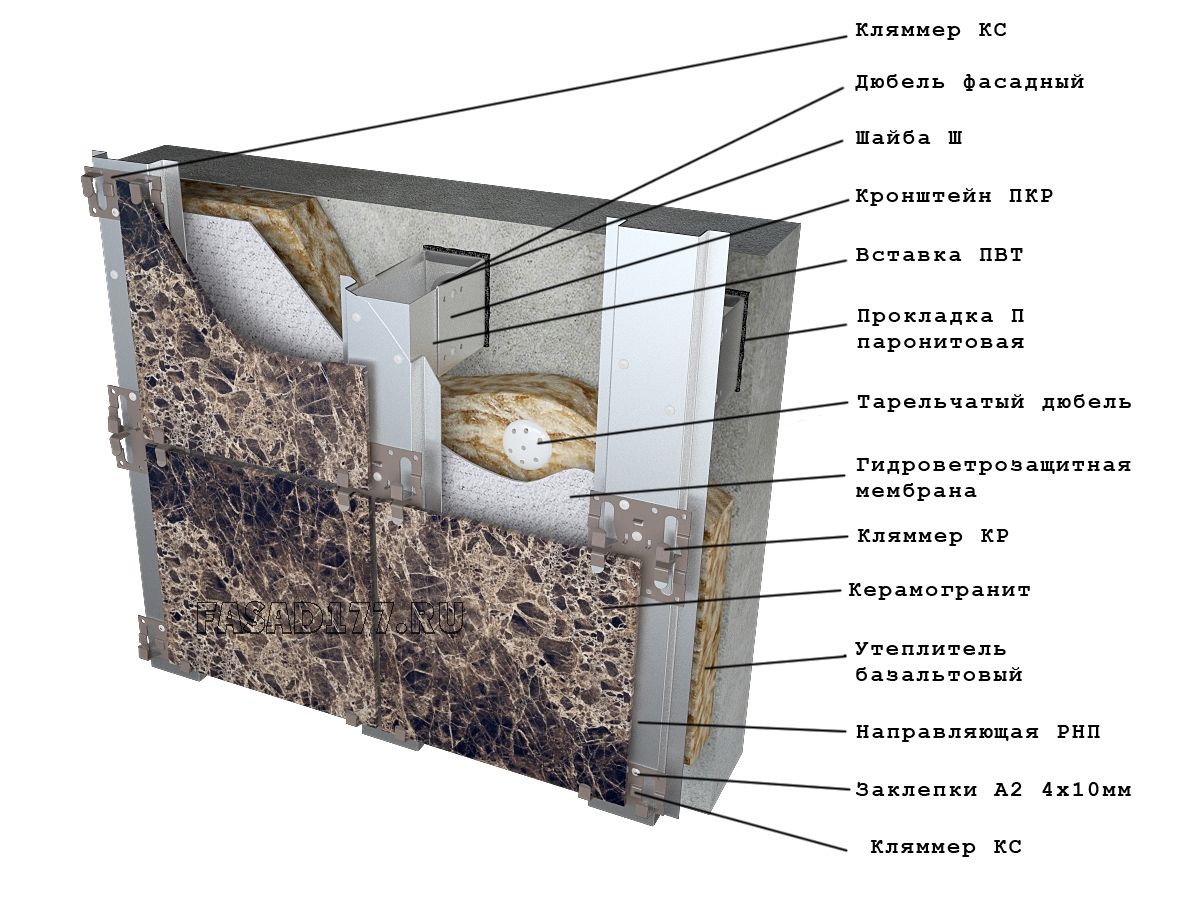

Основные элементы системы:

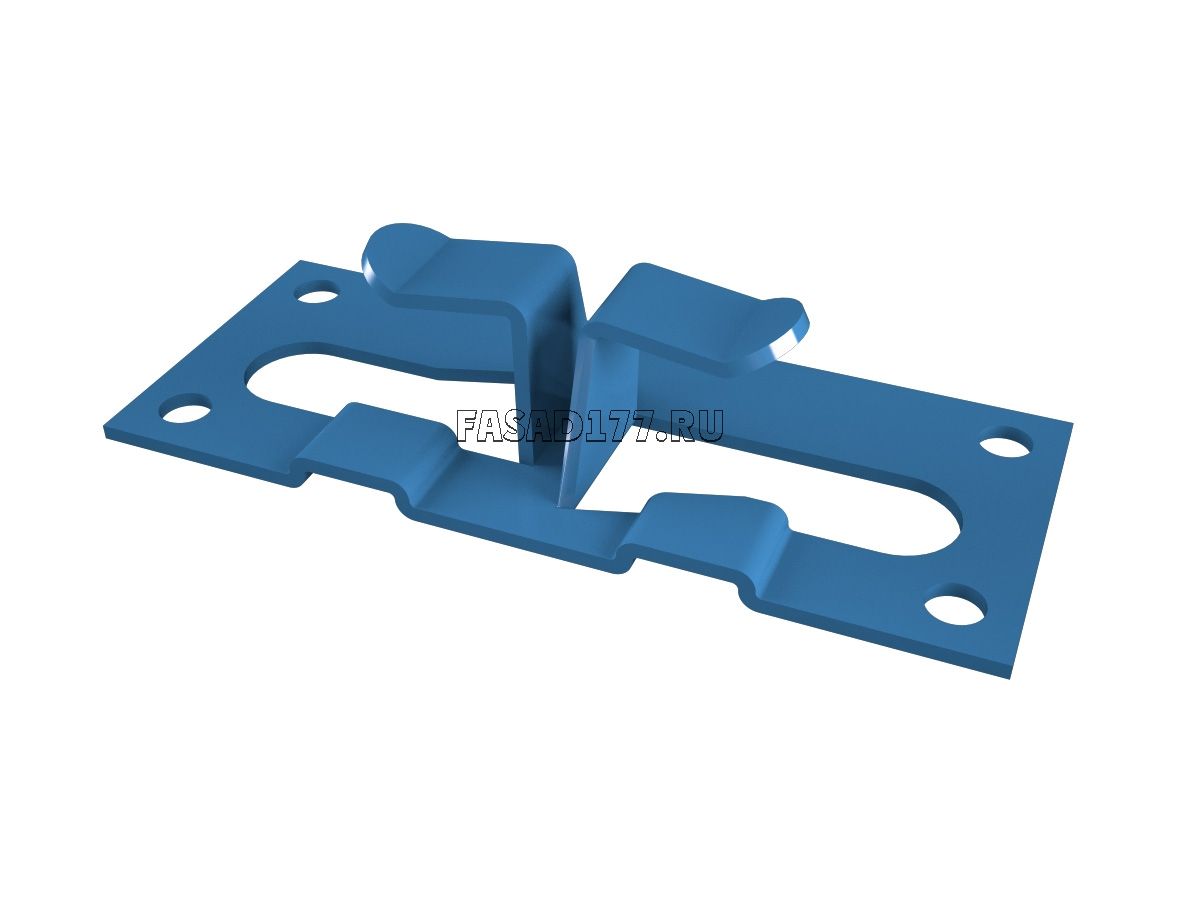

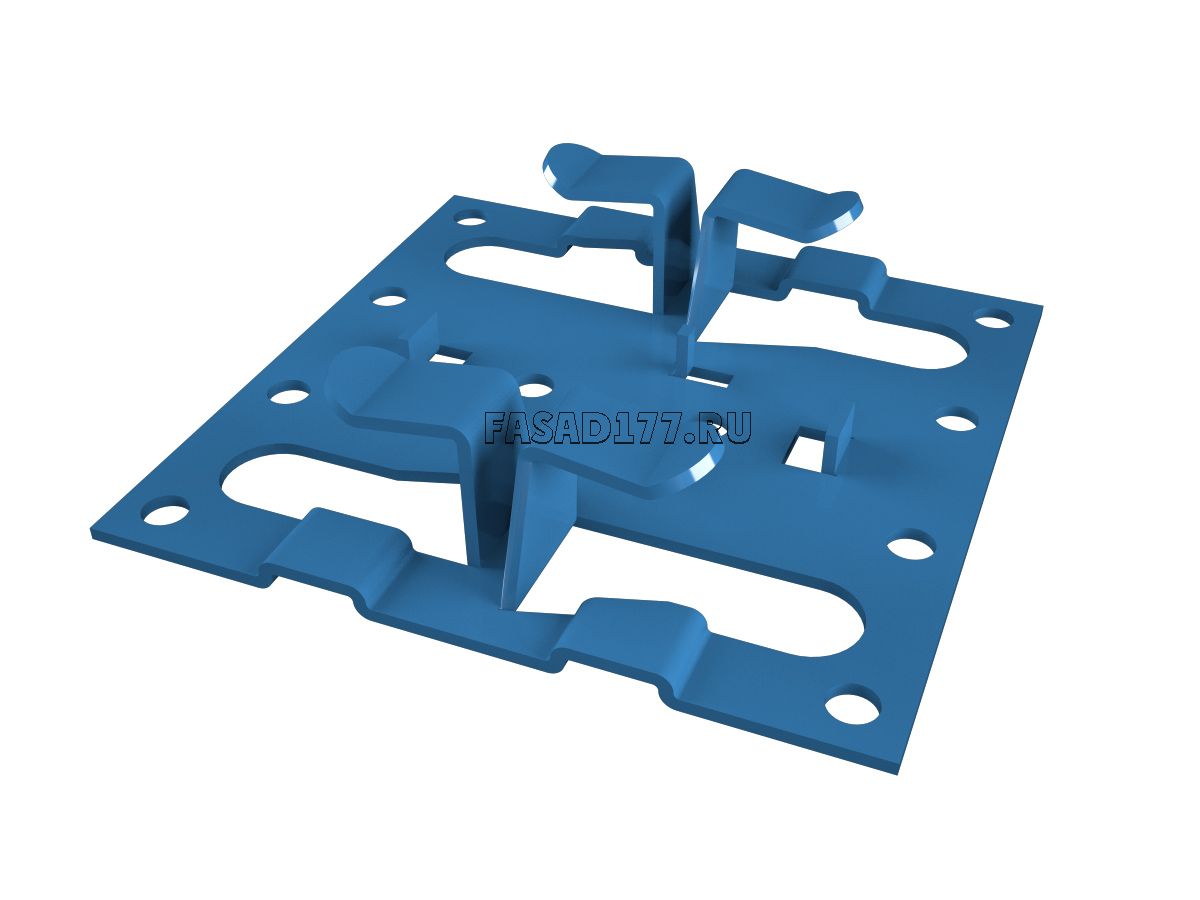

Кляммера КР и КС. Кляммера крепятся к вертикальной направляющей и выступают в качестве крепежа для керамогранита

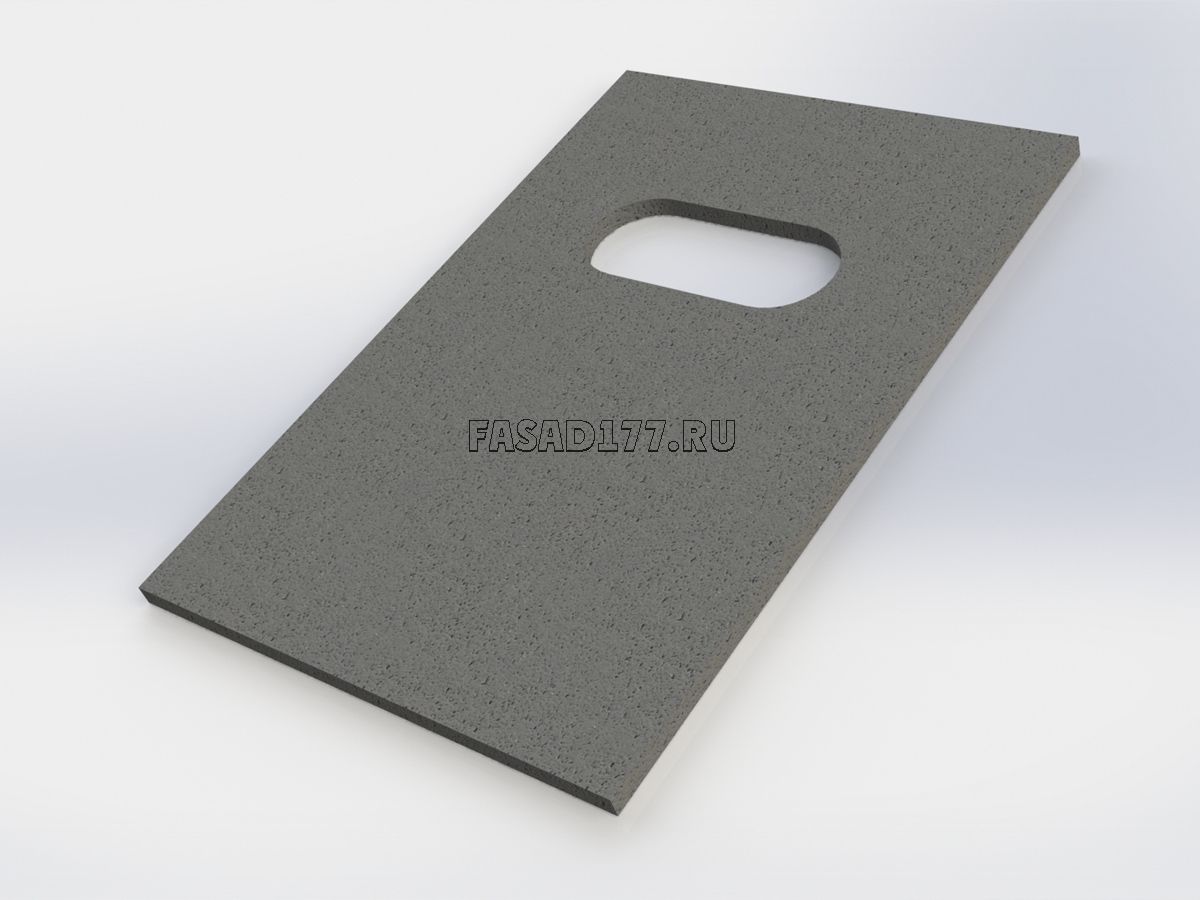

Термоизолирующая прокладка П. Используется для исключения промерзания несущей стены. Устанавливается между стеной и пятой несущего кронштейна

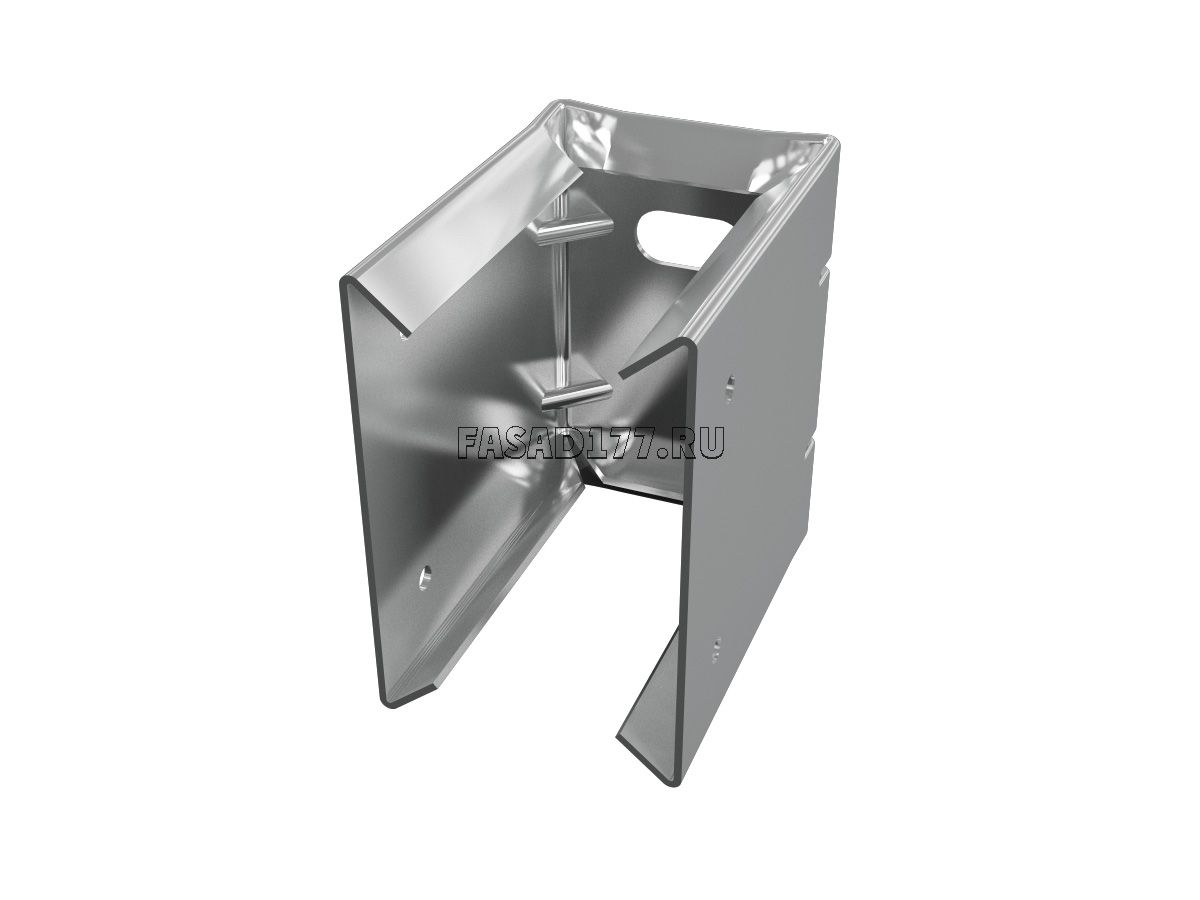

Несущий кронштейн ПКР. П-образный несущий кронштейн. Крепится по всей плоскости стены. В зависимости от необходимого выноса облицовочного материала или толщины утеплителя изготавливается в размерах от 60 до 300мм.

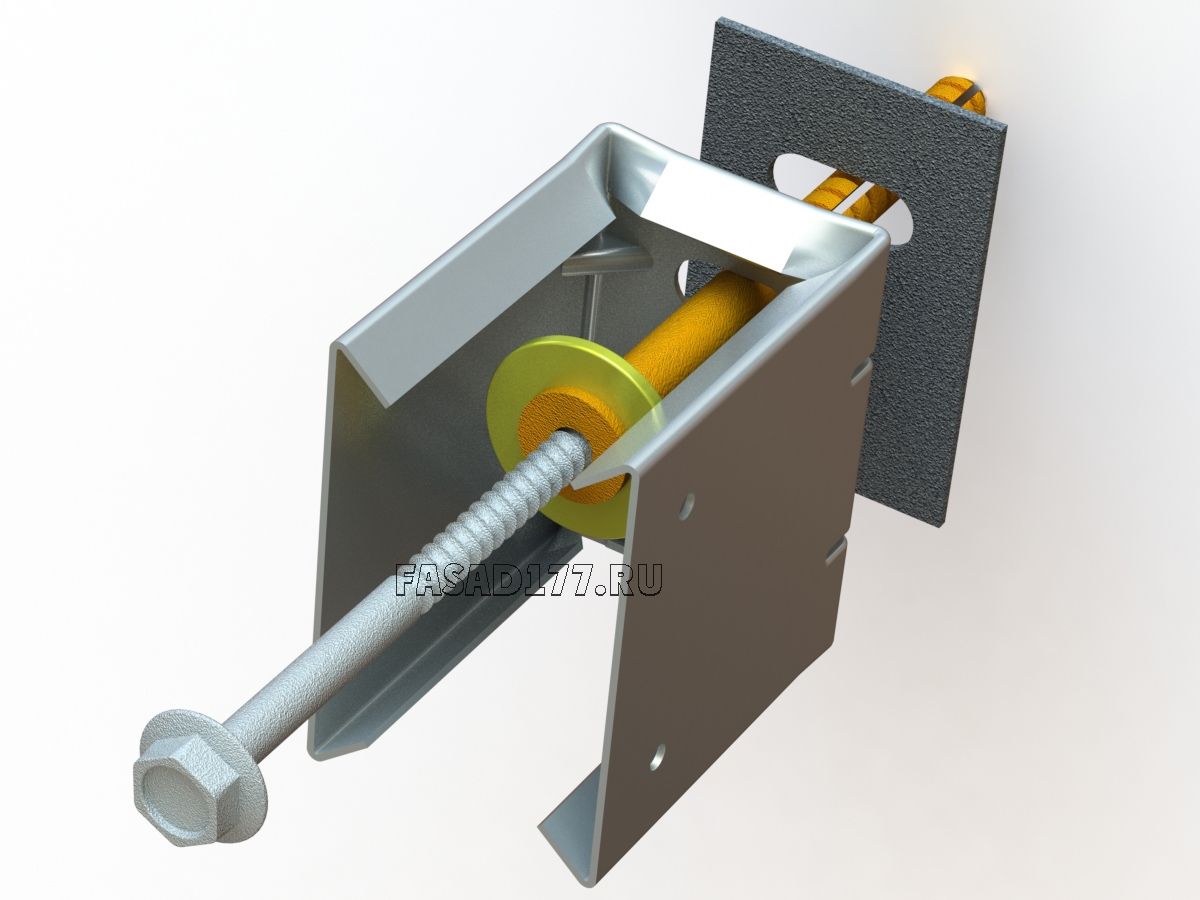

Правильная сборка кронштейна для крепления к стене.

Правильная последовательность сборки обеспечит защиту стены от промерзания!

   1) Фасадный дюбель;

   2) Шайба;

   3) Фасадный кронштейн;

   4) Термоизолирующая прокладка.

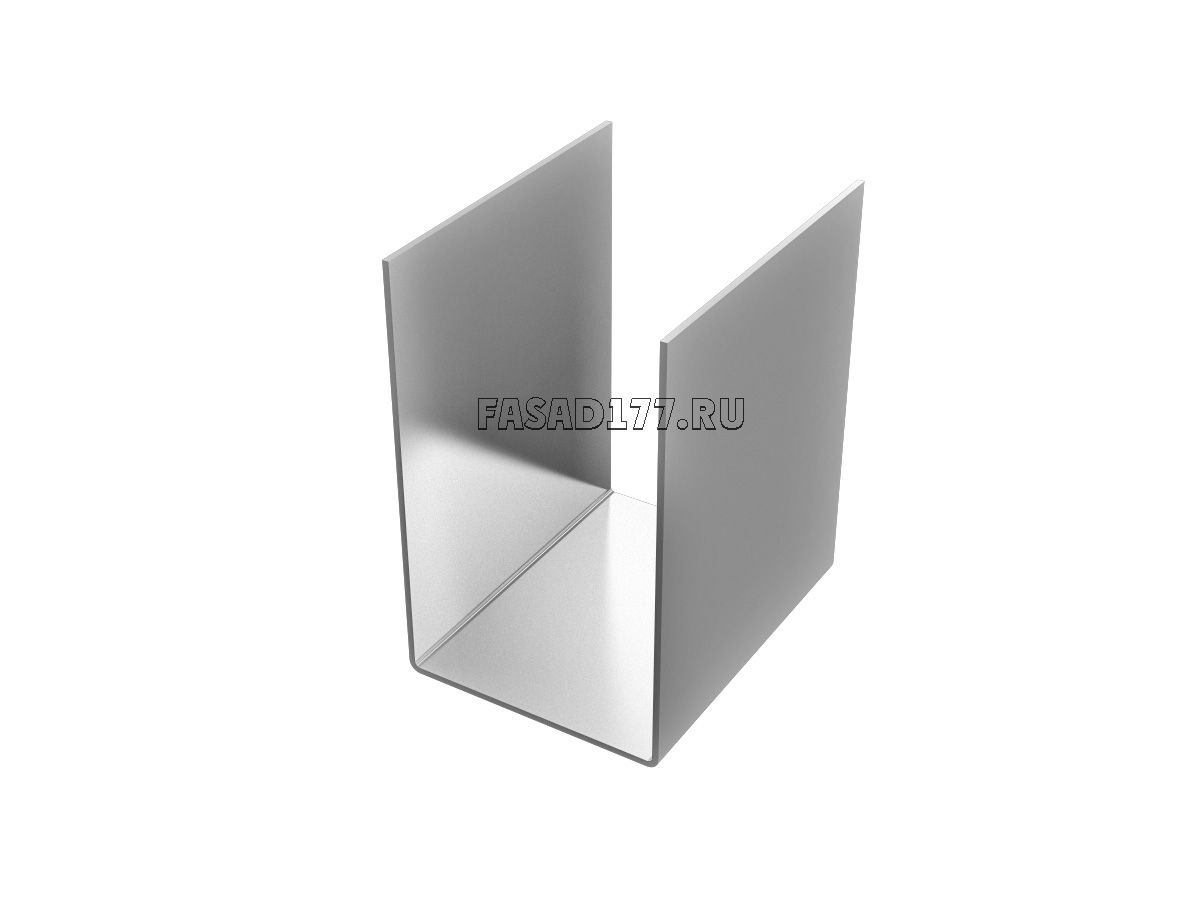

Вставка П-образная телескопическая ПВТ. Стыкуется с несущим кронштейном. В зависимости от размера позволяет нивелировать кривизну стены от 20 до 110мм.

Стыковка кронштейна ПКР и вставки ПВТ. При стыковке вставки ПВТ с кронштейном ПКР минимальный перехлест должен составлять 30мм. Крепление вставки к кронштейну осуществляется посредством вытяжных заклепок или самосверлящих саморезов.

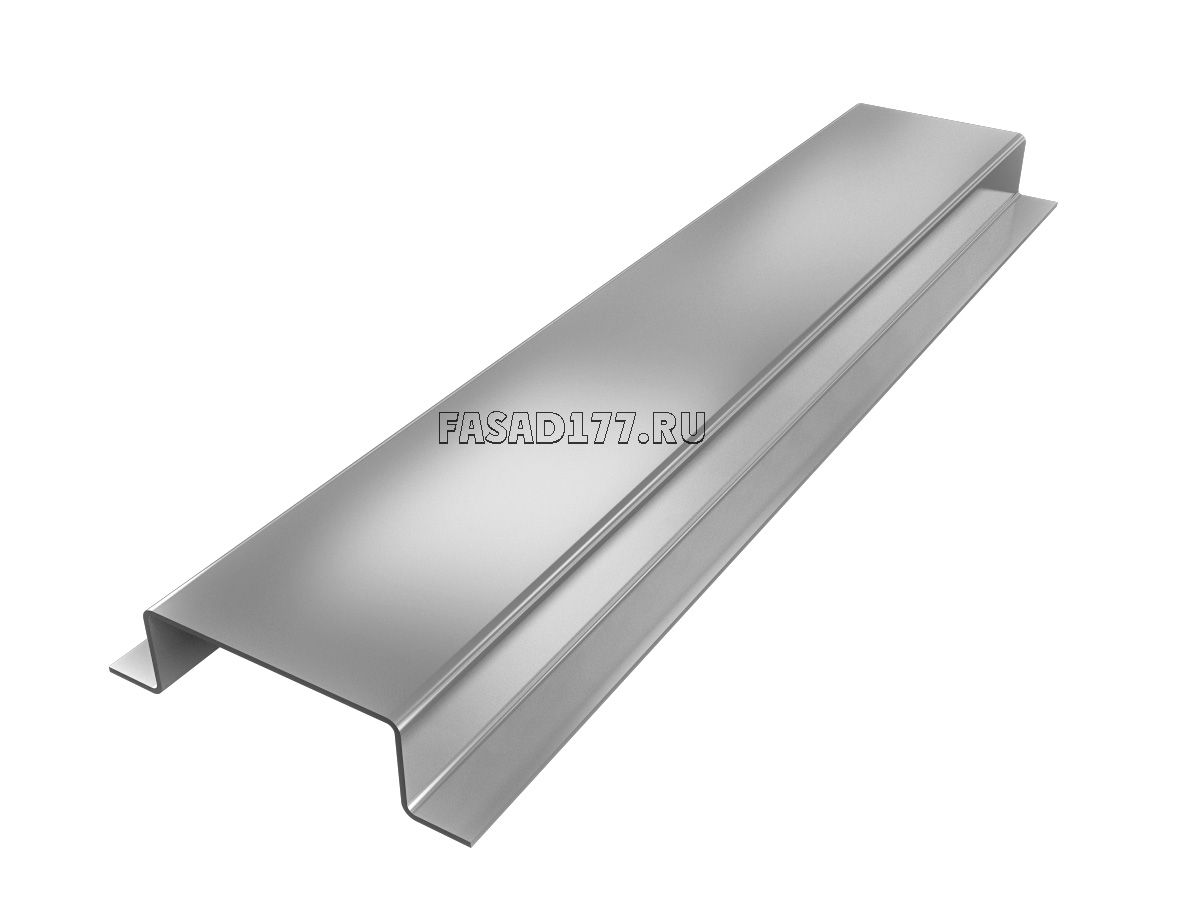

Рядовая вертикальная направляющая РНП. Крепится к вставке ПВТ. Представляет собой омега профиль, который имеет различные размеры, в зависимости от материала облицовки фасада.

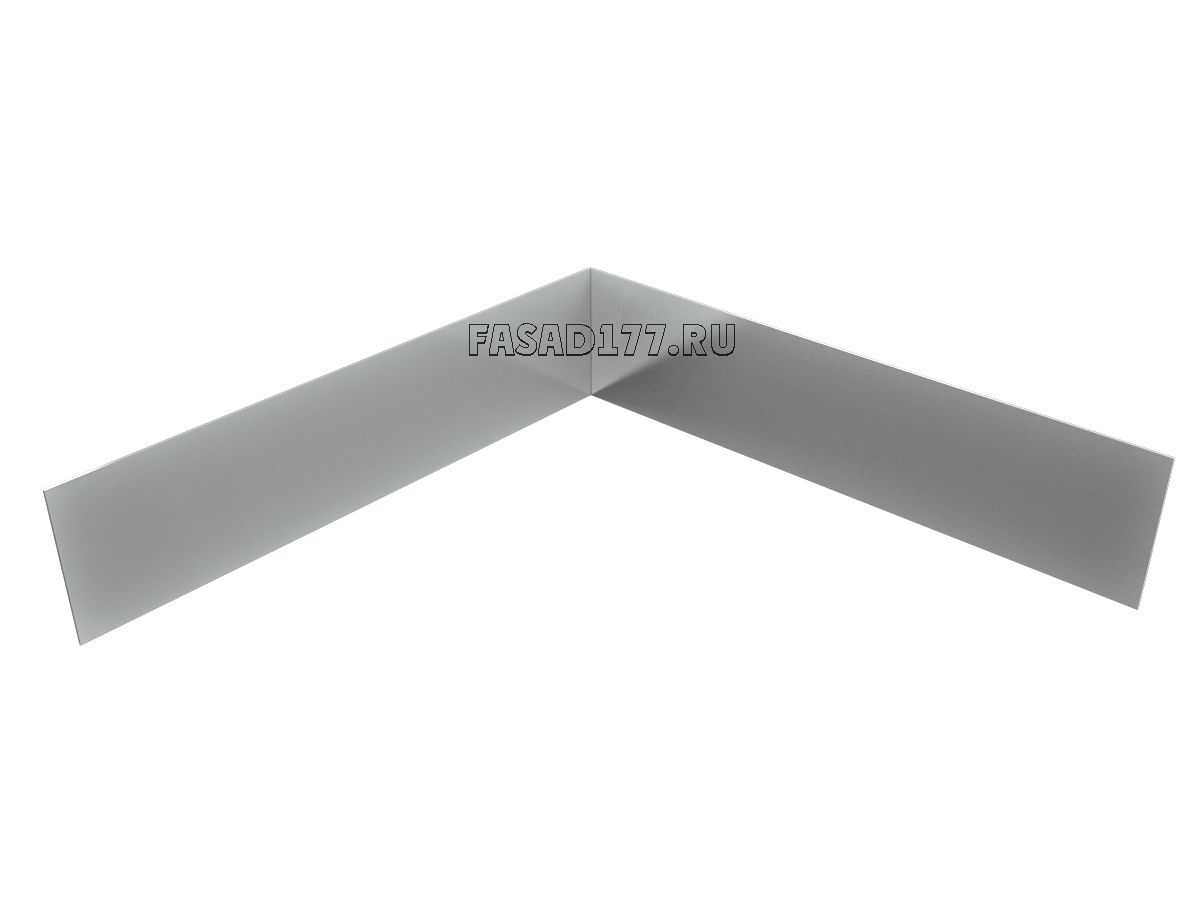

Пластина угловая ПУ. Применяется при облицовке внешних углов здания. В связке с угловой направляющей УНП образует жесткий каркас, на который крепится облицовка. Шаг установки и типоразмер угловой пластины определяется в соответствии с проектным решением.


Угловая направляющая УНП. Применяется при облицовке внешних углов здания. В связке с угловой пластиной ПУ образует жесткий каркас, на который крепится облицовка. А так же применяется в угловой системе.


Наша подконструкция соответствует всем требованиям подоблицовочной конструкции для вентфасада: прочность, устойчивость, долговечность, недеформативность, податливость к температурным перепадам и сейсмическим воздействиям.

Отличительной особенностью наших систем является то, что элементы системы (кронштейны, направляющие, шайбы, прокладки) остаются неизменными при использовании различных видов облицовочных материалов. Меняется только способ крепления, так для керамогранита используется специальный элемент – кляммер (кляймер).
